無損檢測工藝規范

NDT specification

磁粉檢測

Magnetic testing

機型:

Model:

參考程序: ASTM E1444-05

Reference specification: ASTM E1444-05

檢測要求: 不允許裂紋

Measure the request:  no cracks

參考手冊:  CMM 32-47-61

Consult the manual:  CMM 32-47-61

版本號:  R0

Revision No. :   R0

Parts Information零件信息

名稱: 保持盤                               件號:                材料:  鋼

Name: Retaining Plate               P/N:                 Material :Steel

檢驗參數Inspection Parameters

設備:  D-2100XL       電流類型: 交流電

Equipment:             current type:  AC

檢驗方法:  連續法

Method of inspection: Continuous Method

退磁要求: 小于3高斯

demagnetizing require:< 3 Gs

周向磁化  ①中心導體法::4400A

Circular：  central conductor:4400 A

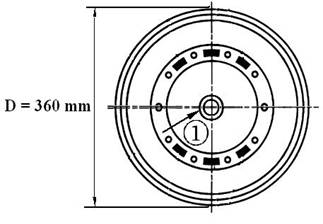

Sketch:

  磁化方向: Magnetization direction

             central conductor 中心導體法
