無損檢測工藝規范

NDT specification

磁粉檢測

Magnetic testing

機型:

  Model:

參考程序: ASTM E1444-05

Reference specification: ASTM E1444-05

檢測要求: 不允許裂紋

Measure the request:  no cracks

參考手冊:  CMM 32-47-59

Consult the manual:  CMM 32-47-59

版本號:  R4

Revision No. :   R4

Parts Information零件信息

名稱: 扭力筒                    件號:              材料:   鋼

Name: Torque tube                P/N:               Material :Steel

檢驗參數Inspection Parameters

設備:  D-2100XL        電流類型: 交流電

Equipment:             current type:  AC

檢驗方法:  連續法Method of inspection: Continuous Method

退磁要求: 小于3高斯

demagnetizing require:< 3 Gs

周向磁化  ①中心導體法:3500 A

Circular：   central conductor: 3500 A

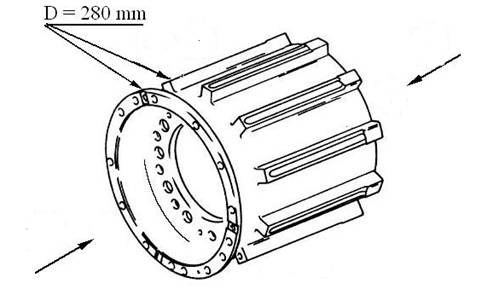

Sketch:

 草圖

磁化方向示意: Magnetization direction

              central conductor circular magnetization中心導體法周向磁化
