網站首頁 >> 技術文檔 >> 利用鋼材的磁特性曲線制定周向磁化規范方法
利用鋼材的磁特性曲線制定周向磁化規范方法
作者：宏旭探傷機 發表時間：2014/3/4 14:48:05

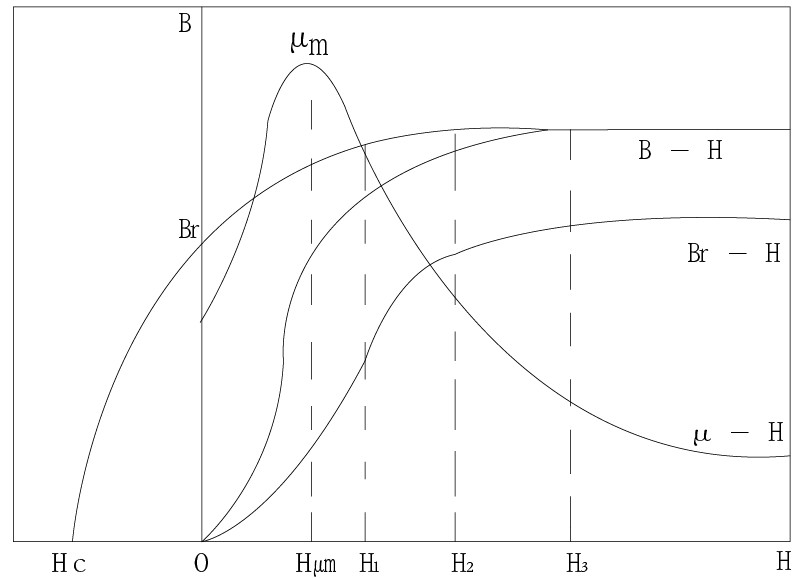

鋼材的磁特性曲線
周向磁化規范的分級：
|
規范名稱 |
檢測方法 |
應用范圍 | |
|
連續法 |
剩磁法 | ||
|
嚴格規范 |
H2～H3（基本飽和區） |
H3以后（飽和區） |
適用于特殊要求或進一步鑒定缺陷性質的工件 |
|
標準規范 |
H1～H2（近飽和區） |
H3以后（飽和區） |
適用于較嚴格的要求 |
|
放寬規范 |
Hum～H1（激烈磁化區） |
H2～H3 （基本飽和區） |
適用于一般的要求（發現較大的缺陷） |
2）剩磁法 剩磁法檢測時的磁化場應選取在遠比Hum大的磁場范圍，一般選在大于H3的飽和區段，通常為0.9Hum>H3。這樣，當去掉磁化場后，工件上的剩磁和矯頑力才能保證有足夠大的數值，確保工件具有足夠的剩余磁性產生漏磁場，從而使缺陷處吸附磁粉并被檢測出。
轉載請注明轉載自：射陽宏旭探傷機制造有限公司http://www.findiphone.cn
