          網站首頁 >> 技術文檔 >> 軸承套圈磁粉探傷機配主控制與輔助控制面板的圖示功能說明

          軸承套圈磁粉探傷機配主控制與輔助控制面板的圖示功能說明

          作者:宏旭探傷機 發表時間:2015/12/15 17:04:19

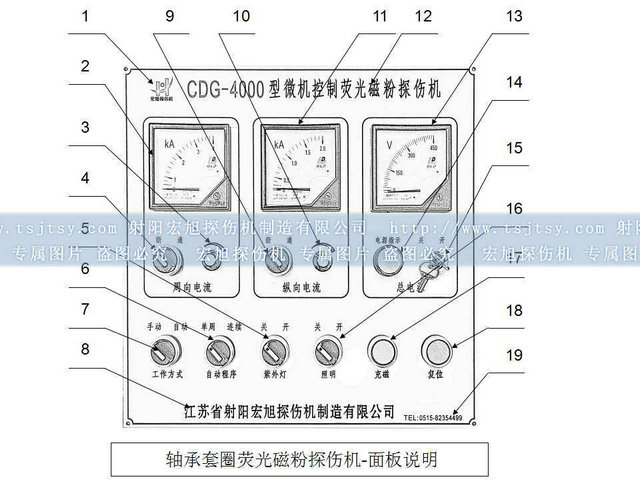

          主控制面板圖示說明:

          軸承套圈探傷機主控制面板

          1、公司標志

          8、公司名稱

          14、電源指示

          2、周向電流指示表

          9、縱向通斷開關

          15、電源開關

          3、周向電流調節電位器

          10、縱向電流調節電位器

          16、照明開關

          4、周向通斷開關

          11、縱向電流指示表

          17、充磁按鈕

          5、紫外燈開關

          12、探傷機型號

          18、復位按鈕

          6、單周/連續 切換開關

          13、電源電壓表

          19、聯系電話

          7、手動/自動 切換開關





          詳細說明:

          序號

          名稱

          功能說明

          1

          公司標志

          指示“射陽宏旭探傷機制造有限公司”公司標志

          2

          周向電流指示表

          指示周向磁化電流大小

          3

          周向電流調節電位器

          調節周向電流大小

          4

          周向通斷開關

          接通時允許周向磁化,斷開時不允許周向磁化

          5

          紫外燈開關

          可對紫外燈開關控制

          6

          單周/連續 切換開關

          在“自動”狀態下控制自動程序是單循環或連續循環運行

          7

          手動/自動 切換開關

          切換探傷機“手動”“自動”狀態

          8

          公司名稱

          指示“射陽宏旭探傷機制造有限公司”公司名

          9

          縱向通斷開關

          接通時允許縱向磁化,斷開時不允許縱向磁化

          10

          縱向電流調節電位器

          調節縱向磁勢的大小

          11

          縱向電流指示表

          指示縱向磁化磁勢大?。ㄖ甘倦娏鞒艘跃€圈匝數)

          12

          探傷機型號

          指示探傷機具體型號

          13

          電源電壓表

          指示電源電壓是否正常

          14

          電源指示

          指示探傷機接通電源

          15

          電源開關

          為探傷機工作電源開關, 右旋為開,左旋為關

          16

          日光燈開關

          可對日光燈開關控制

          17

          充磁按鈕

          在“手動”狀態下按下對工件充磁

          18

          復位按鈕

          在“自動”狀態下按下按鈕將自動程序復位初始狀態。

          19

          聯系電話

          標名公司聯系電話

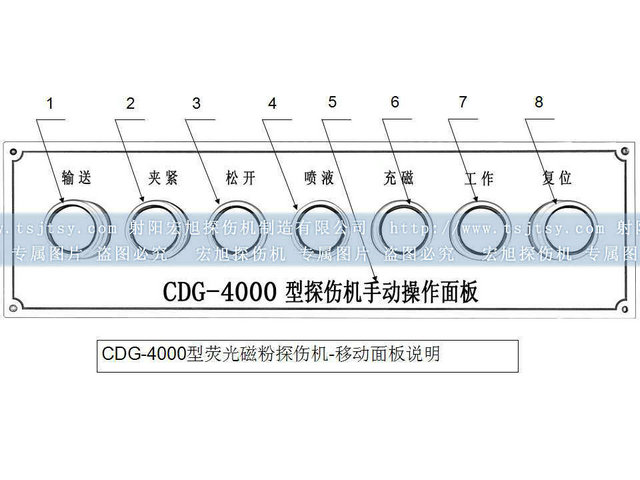

          輔助面板圖示說明:

          軸承套圈磁粉探傷機輔助面板

          1、輸送按鈕

          2、夾緊按鈕

          3、松夾按鈕

          4、噴液按鈕

          5、型號名稱

          6、充磁按鈕

          7、工作按鈕

          8、復位按鈕

          詳細說明:

          序號

          名稱

          功能說明

          1

          輸送按鈕

          在“手動”狀態下按下控制檢測線的起動與停止

          2

          夾緊按鈕

          在“手動”狀態下按下控制電極夾緊。

          3

          松夾按鈕

          在“手動”狀態下按下控制電極松開。

          4

          噴液按鈕

          在“手動”狀態下按下不動控制磁懸液的噴灑,松開停止噴灑。

          5

          型號名稱

          指示探傷機的型號與標牌名稱

          6

          充磁按鈕

          在“手動”狀態下按下持續控制探傷機的磁化功能開啟,松開停止。

          7

          工作按鈕

          在“手動”狀態下按下持續控制探傷機的磁化功能開啟,松開停止。

          注明:連續磁化時間不能超過2秒

          在“自動”狀態下按下,探傷機進入循環往復的自動程序工作。

          8

          復位按鈕

          在“手動”“自動”狀態下按下立即停止當前的工序動作,進入待機狀態
