          射陽宏旭探傷機制造有限公司-磁粉探傷機丨磁粉探傷儀丨退磁機 等產品均通過:ISO9001:2000 認證,符合JB/T8290-2011標準,產品一律實行三包,“誠信鑄就品質,創新打造未來”是我們的經營理念,熱線電話:0515-82354499。

          網站首頁 >> 技術文檔 >> 機電一體接箍專用熒光磁粉探傷機(機電一體、閉路磁軛)結構示意圖

          機電一體接箍專用熒光磁粉探傷機(機電一體、閉路磁軛)結構示意圖

          作者:宏旭探傷機 發表時間:2015/9/6 15:58:01

          探傷機結構示意圖,是為了讓準備采購探傷機的客戶了解機型樣式,確定需購買的磁粉探傷機準確功能的必備圖,下面宏旭公司將機電一體、閉路磁軛接箍磁粉探傷機的結構示意圖從,作一列表功能說明。

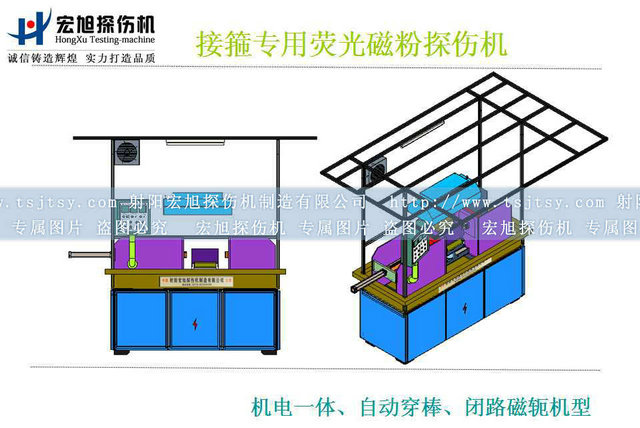

          1、接箍專用熒光磁粉探傷機三維圖示

          接箍磁粉探傷機圖

          HCDG-5000型接箍磁粉探傷機,是采用閉路磁軛法交流磁化接箍,對接箍進行熒光磁粉檢測的專用機型,本機為機電一體型,下面是該探傷機的結構示意圖。

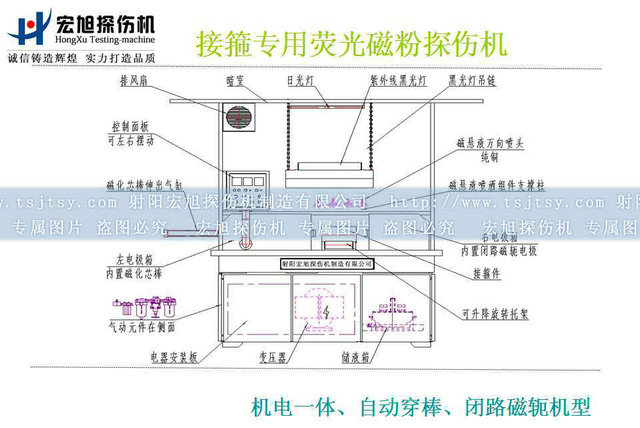

          2、接箍磁粉探傷機的結構示意圖

          接箍探傷機結構示意圖

          3、接箍磁粉探傷機結構示意圖的分項說明

          序號

          名稱

          功能說明

          1

          排風扇

          用于暗室內的煤油味排出

          2

          暗室

          框架式暗室,裝上遮光簾后可提供熒光觀察的最佳觀察環境功能

          3

          日光燈

          用于暗室內部的照明

          4

          高強度黑光燈

          標配紫外線黑光燈,距工件表面380mm處,照度達到1000μw/cm2

          5

          黑光燈吊鏈

          用于紫外線黑光燈的懸吊,可調節高度及位置。

          6

          主控制面板(左右活動)

          主控制面板位于左電極箱體前側,可按操作者需要左右擺動可定位鎖緊

          7

          磁化芯棒伸出氣缸

          用于磁化芯棒的自動伸出、縮回

          8

          左電極箱

          內置磁化芯棒,用于氣缸、磁化芯棒、磁化線圈的支承安置

          9

          氣動元件

          安裝在設備左側的專用凹槽內,用于氣缸的動作控制

          10

          電路安裝板

          設備的所有主控制電路元件均集中固定在此,用于整機自動運行控制

          11

          變壓器

          為設備提供磁化電流的必備件

          12

          儲液箱

          用于磁懸液的儲液、攪拌、噴液的專用裝置

          13

          磁懸液萬向銅噴頭

          由多只噴頭組成,用于磁懸液的多方向噴灑,流量可調節。

          14

          噴灑組件支撐桿

          用于萬向銅噴頭的固定支承作用

          15

          右電極箱

          內置閉路磁軛電極,配合左電極箱內的伸出芯棒達到閉路磁軛磁化的目的。

          16

          可升降旋轉托架

          用于接箍類環形零件的支承、調節中心高、前后、左右旋轉觀察磁痕

          注明:1、為更好的展示本探傷機的結構,暗室布未在圖上標示。

          2、本機另配有腳踏開關,用于解放雙手。

          3、本探傷機配有專用透明檔液板,確保磁懸液在噴灑時濺出機外,弄臟地面及操作者的衣服。
          如有關于油管接箍專用磁粉探傷機,技術咨詢、詢價、采購,請聯系我們,我公司技術人員將隨時恭候您的來電。
