概述：

HCDG-8000型微機控制熒光磁粉探傷機，專用于2噸以內大型閥體、閥蓋、閥桿零部件表面及近表面裂紋缺陷無損檢測的熒光磁粉探傷機。

HCDG-8000型微機控制熒光磁粉探傷機的設計、生產制造嚴格按照中華人民共和國磁粉探傷機《GB/T 15822.3-2005無損檢測磁粉檢測第3部分：設備標準》、機械工業部行業磁粉探傷機《JB/T8290-2011》標準執行。

可滿足長度小于1050mm；直徑小于650mm閥體及其相配套鐵磁性零件的熒光磁粉無損檢測。

設備特點：

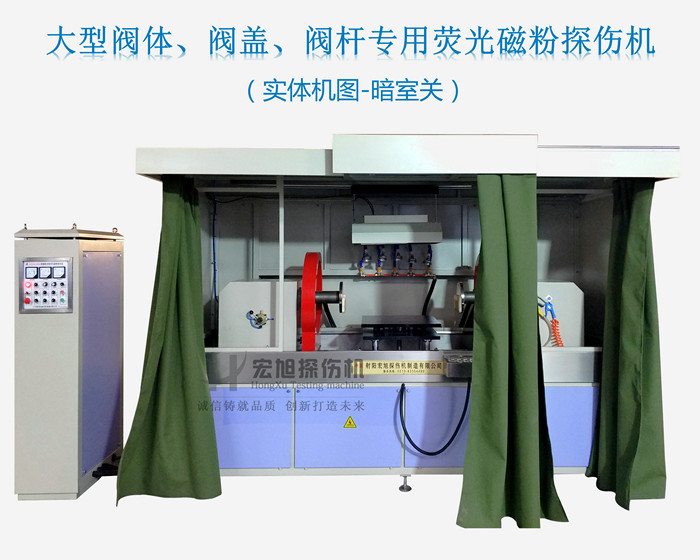

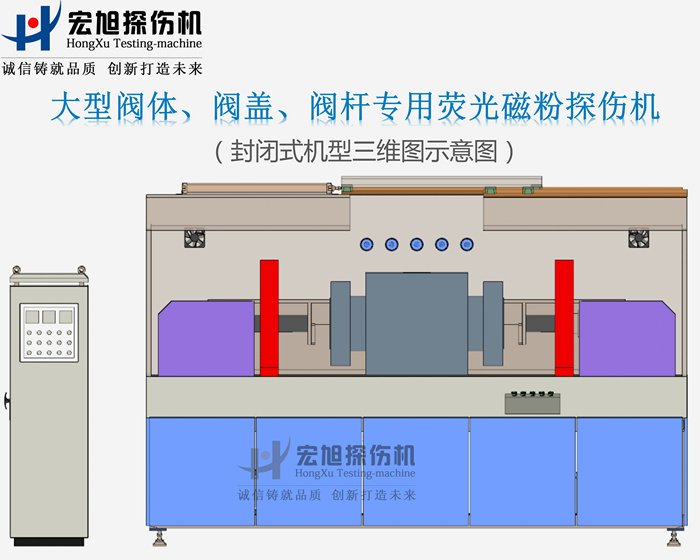

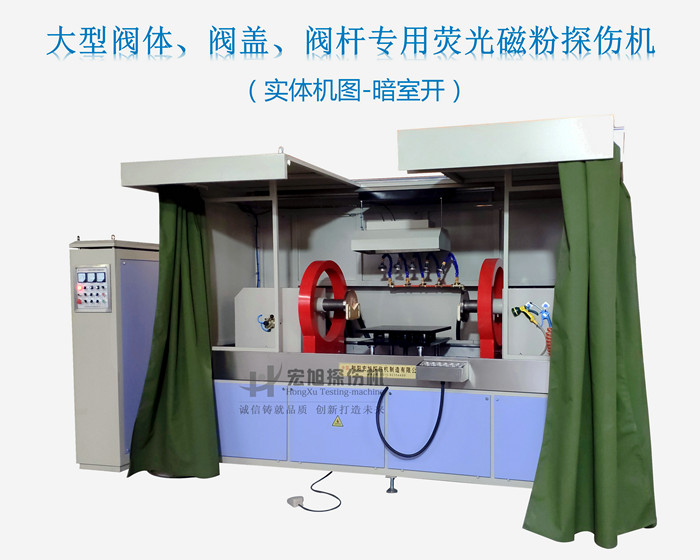

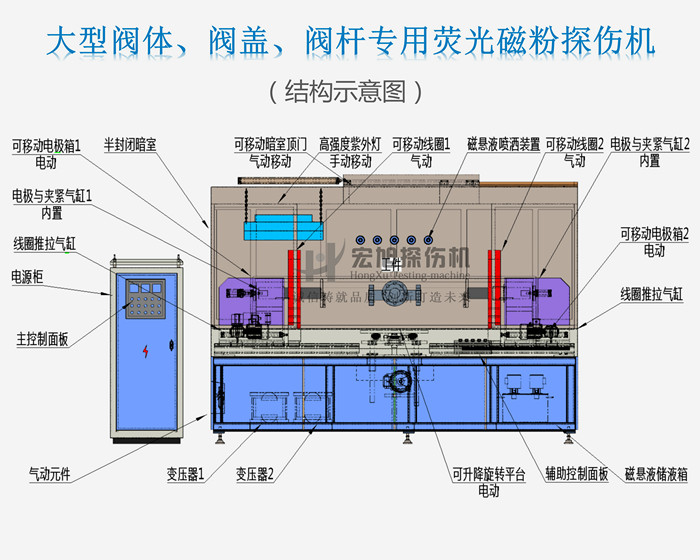

1、整機采用機電分開頂部滑動開合半封閉暗室結構，暗室頂部可氣動開合，方便大型工件的吊裝上下料；

2、設備配套可承載不超過2噸的托架平臺，裝有蝸輪電動升降機，通過電機電動升降?？勺笥?60度旋轉，帶90度定位功能。

3、設備采用兩邊可電動移動電極箱，中間固定托架的結構，適合閥體的檢測需要。

4、設備設計有兩只可氣動移動線圈，在最大極間距時，可通過控制氣缸單只或兩只線圈同時伸出，達到對長工件一次性磁化檢測軸類件全部裂紋缺陷的目的。

注：當移動電極箱后，線圈氣動功能會失效。僅會隨著電極箱的移動而移動。

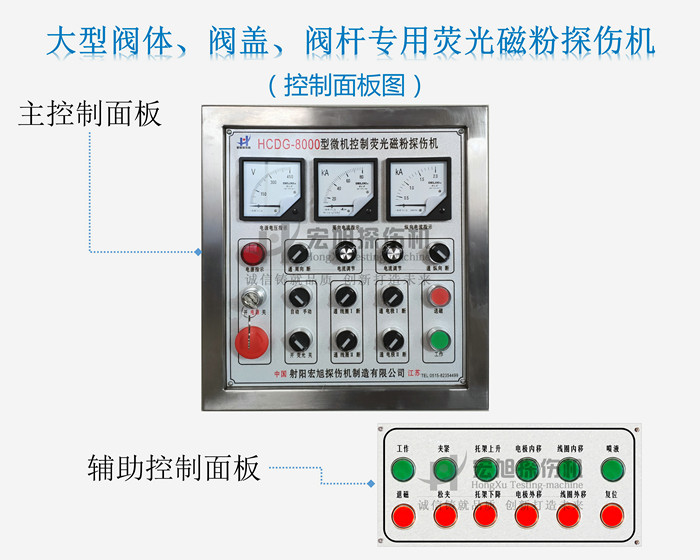

6、機電分開結構，主控制面板外在磁化位配裝輔助控制面板及腳踏開關，方便操作。

檢測原理：

檢測閥桿、閥蓋，或其它類似軸棒零件，采用直接通電法及線圈感應法進行一冷飲性復合磁化，可檢測閥桿表面及近表面全部裂紋缺陷。

檢測中心帶孔的閥體或其它相似零件采用中心導體法，配套磁化芯棒從零件內孔中穿過，用以實現中心導體法檢測。

檢測步驟：

閥桿、閥蓋（直接通電法）

上料 — 夾緊（長工件磁化線圈伸出） — 噴液磁化 — 熒光燈下人工觀察磁痕顯示  — 退磁下料

閥體（中心導體法）

上料 — 穿棒、夾緊（長工件磁化線圈伸出）— 噴液磁化 — 熒光燈下人工觀察磁痕顯示  — 退磁下料
